Aktivní antivibrační systémy HWL

Kompaktní antivibrační systémy

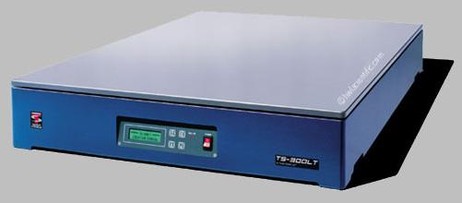

TS-150

Tento kompaktní moderní dynamický vibrační izolační systém dosahuje lepších izolačních vlastností než většina ostatních srovnatelných, vibrace tlumících systémů. Vyznačuje se snadnou instalací a v současné době představuje standard v izolačních systémech. Nejvíce je využíván spolu s AFM, optickými mikroskopy, SNOM, atd.

Technické parametry:

izolace: dynamická v rozsahu 0,7Hz až 1kHz, nad 1kHz pouze pasivní
přenosnost: nad 10 Hz je transmisibilita < 0,01 (-40dB)
maximální zatížení: 150 kg
rozměry - celkové: 400 x 450 x 75 mm (š x h x v)
rozměry horní desky: 400 x 450 mm (š x h)
materiál: hliníková sendvičová konstrukce, 16 mm silná
hmotnost: 16 kg

Bližší informace naleznete na stránkách výrobce.

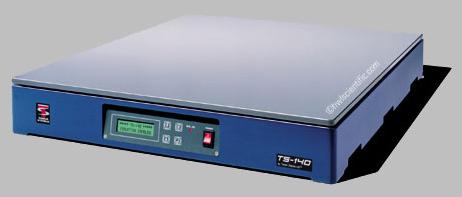

TS-140

Tento dynamický vibrační izolační systém střední velikosti je vhodný pro všechny typy aplikací, které pro svou práci potřebují mnohem více místa na horní desce než např. u TS150. Provrtaná horní deska s otvory s metrickou nebo nemetrickou mřížkou umožňuje snadné upevnění různých zařízení na vibrační izolační stůl. Tento systém je použitelný např. pro AFM, laserové skenovaní mikroskopy, SNOM, profilometry, nanoindentery, atd.

Technické parametry:

izolace: dynamická v rozsahu 0,7Hz až 1kHz, nad 1kHz pouze pasivní
přenosnost: nad 10 Hz je transmisibilita < 0,01 (-40dB)
maximální zatížení: 140 kg
rozměry - celkové: 500 x 600 x 80 mm (š x h x v)
rozměry horní desky: 500 x 600 mm (š x h)
materiál: hliníková sendvičová konstrukce, 18 mm silná
hmotnost: 23 kg

Bližší informace naleznete na stránkách výrobce.

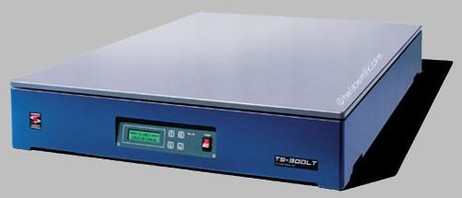

TS300 (LT)

Velký, moderní dynamický vibrační izolační systém je se svou horní pracovní deskou o rozměrech 600 x 800 mm (š x h) určen pro větší přístroje. Ideální je pro aplikace s vysokou citlivostí, při nichž je vyžadováno, aby byl na antivibračním stole umístěn více než jen jeden přístroj (např. laser + mikroskop). Tento vibrační izolační systém je k dispozici ve dvou verzích: TS300LT a TS300. Lehčí verzi TS300LT je možné zatížit maximálně 120 kg a verzi TS300 až 300 kg. Verzi TS300LT je nutné používat se stabilním podpůrným rámem (dodáván na vyžádání).

Technické parametry:

izolace: dynamická v rozsahu 0,7Hz až 1kHz, nad 1kHz pouze pasivní
přenosnost: nad 10 Hz je transmisibilita < 0,01 (-40dB)
maximální zatížení: 120 kg (TS300LT), 300 kg (TS300)
rozměry - celkové: 600 x 800 x 105 mm (š x h x v)
rozměry horní desky: 600 x 800 mm (š x h)
materiál: hliníková sendvičová konstrukce, 22 mm silná
hmotnost: 48 kg

Bližší informace naleznete na stránkách výrobce.

Modulární antivibrační systémy

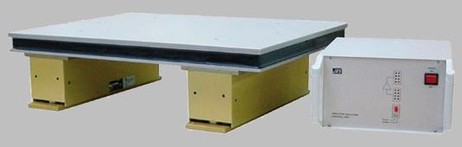

AVI200M a AVI350M

Modulární aktivní vibrační izolační systém, který lze jednoduše konfigurovat dle potřeby zákzaníka. Základem jsou dva antivibrační elementy a kontrolér, které lze doplnit o horní nosnou desku dle požadované aplikace..Maximální zatížení je 200 kg (AVI 200M) respektive 350 kg (AVI 350M). Systém lze rozšířovat o další elementy v přípoadě větších rozměru nosné desky nebo hmotnosti přístroje. Nejvíce je využíván spolu s SEM, UHV-STM, atd.

Technické parametry:

izolace: dynamická v rozsahu 1,2Hz až 200Hz, nad 200Hz pouze pasivní
přenosnost: nad 10 Hz je transmisibilita < 0,017 (-35dB)
korekční síly: max. 4N (horizontálně) a 8N (vertikálně)
maximální zatížení: 175 kg na jeden element
hmotnost: 10 kg (jeden element)

Bližší informace naleznete na stránkách výrobce.

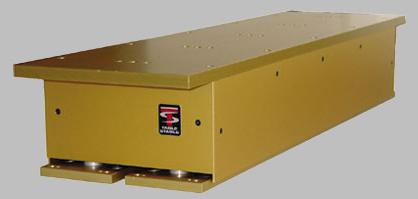

AVI400M

Varinata modulárního aktivního antivibračního systému pro vélké přístroje (zatížení). Základní konfigurace AVI400M zahrnuje dva samostatné elementy a jednu ovládací jednotku. Jeho maximální zatížení je 800 kg. Většího zatížení je možné dosáhnout postupným přidáváním samostatných elementů. Systém je vhodný především v kombinaci s Nejvíce je využíván spolu s SEM, UHV-STM, atd.

Technické parametry:

izolace: dynamická v rozsahu 1,2Hz až 200Hz, nad 200Hz pouze pasivní
přenosnost: nad 10 Hz je transmisibilita < 0,017 (-35dB)
korekční síly: max. 4N (horizontálně) a 8N (vertikálně)
maximální zatížení: 400 kg na jeden element, 20 kg minimum
hmotnost: 20 kg (jeden element)

Bližší informace naleznete na stránkách výrobce.

NOAH

Jedná se o velmi účinné izolační skříně vyrobené z tlumivých materiálů. Izolační kapacita vůči akustickému hluku je 30dB v rozsahu 88-177 Hz s tím, že významně stoupá na 41 dB v rozsahu 1414-2828 Hz. Skříně jsou obzvláště vhodné v kombinaci s antivibračními stoly série TS a pomáhají tak významně snižovat hladinu okolních mechanických vibrací. Skříně se vyrábějí v několika rozměrech.

Bližší informace naleznete na stránkách výrobce.

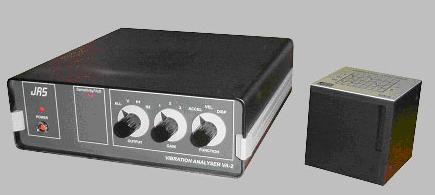

VA2

VA2 je vibrační analyzní systém s dálkově ovládanou měřící hlavou, která umožňuje snadné měření zrychlení, rychlosti nebo vyosení ve třech ortogonálních směrech. Každá osa může být samostatně zaznamenávána a zároveň může docházet ke zobrazování všech tří os (např. na osciloskopu). Toto zařízení je velice užitečné při identifikaci vibračních módů. Zobrazuje se frekvence, směr a amplituda. VA2 lze použít např. při měření frekvenčních spekter při FFT analýze.

Technické parametry:

rozsah frekvencí: 2-1000 Hz
rozsah měření: zrychlení: 10^-5 - 5 m/s2, rychlost: 10^-7 - 5 x 10^-2 m/s, vyosení: 1 nm - 0.5 mm
rozměry: 215 x 230 x 75 mm³ (š x h x v)
rozměry měřící hlavy: 70 x 70 x 70 mm²
hmotnost hlavy: 1 kg
hmotnost-celková: 1,4 kg
