miniRaman microscope

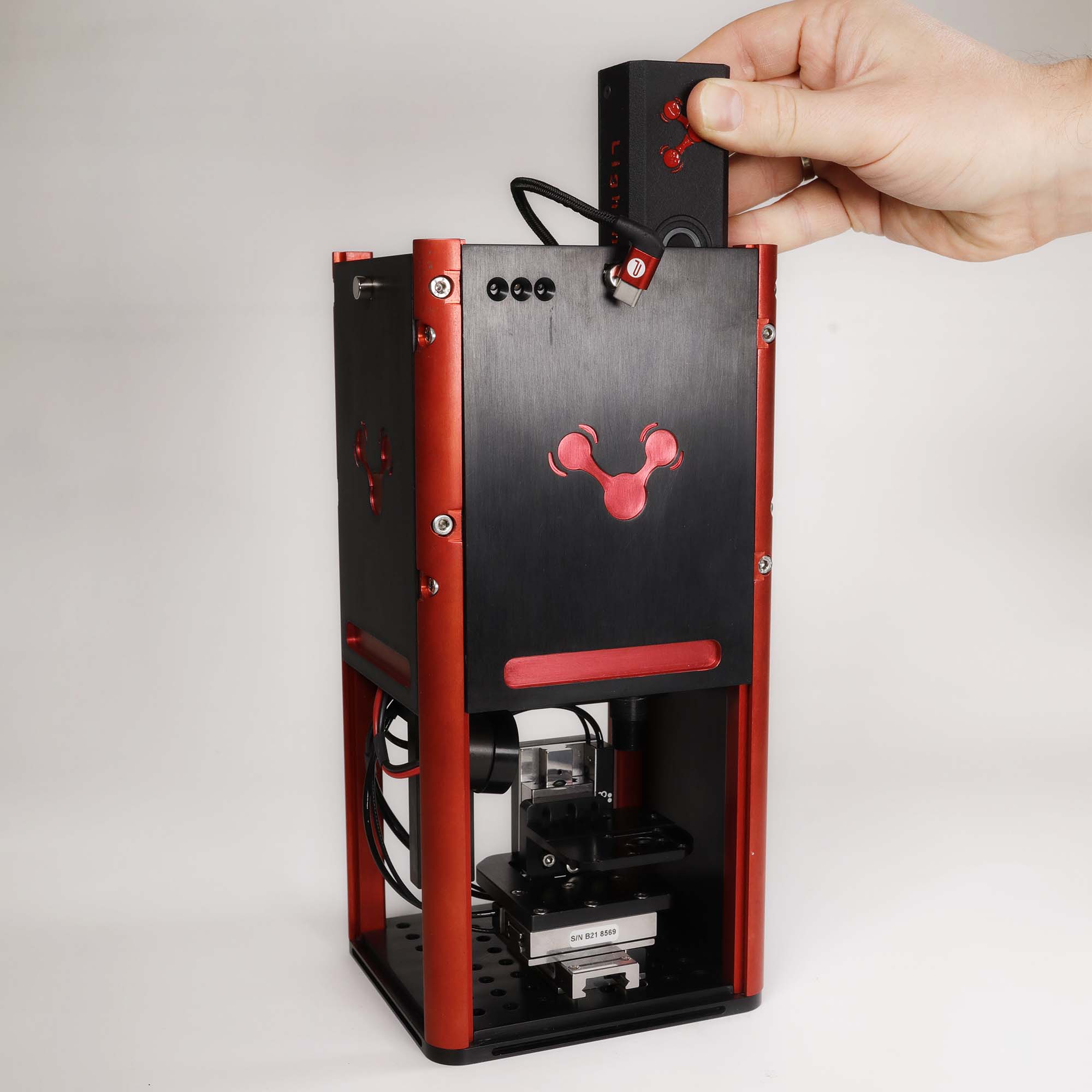

Konfokální Ramanův mikroskop MiniRaman firmy Lightnovo je nejmenší 3D konfokální mikroskop na světě, rozměry mikroskopu jsou pouze 12x13x28 cm, ale přitom si zachovává všechny možnosti konfokálního mikroskopu. Mikroskop umožňuje vytváření jak 2D, tak i 3D Ramanovských map se submikronovým rozlišením ve 2D a mikronovým rozlišením v ose z (v závislosti na použitém objektivu). Současně je možné zobrazení skenovaného vzorku optickou mikroskopií, a to jak s reflexním, transmisním i bočním osvětlení vzorku. Ramanův mikroskop může pracovat v upright režimu nebo také v invertované konfiguraci pro měření biologických vzorků. Mikroskop používá miniaturizované Ramanovy spektrometry firmy Lightnovo s patentovanou technologií. Ta zajišťuje jednak vysoký energetický zisk (citlivost) a současně také simultánní kalibraci Ramanova posunu a intenzity Ramanova signálu pomocí interního standardu. Každé získané spektrum je simultánně korigováno na interní standard, Ramanův signál je tak možné použít i pro kvantitativní analýzu (například SERS analýzu, kvantifikaci fází atd.). Spektra jsou měřena v rozsahu od 400 do 4200 cm-1, používají se dva lasery (785 a 660 nm), spektrální rozlišení je 12 cm-1, motorizovaný stolek umožňuje skeny v rozsahu 25x25x25 mm. Software mikroskopu obsahuje i pokročilé funkce jako možnost definice topografie nerovných vzorku pomocí uživatelem zadaných bodů pro zajištění správného fokusace na vzorek nebo okamžitou korekci pozadí Ramanových spekter během mapování. Tělo mikroskopu má zabudované boční panely, které umožňují zakrytí vzorkového prostoru během skenování. Díky vysoké robustnosti je možné mikroskop snadno transportovat a použít ho i v terénních aplikacích (forensní, archeologická, restaurátorská analýza, SERS kvantitativní analýza

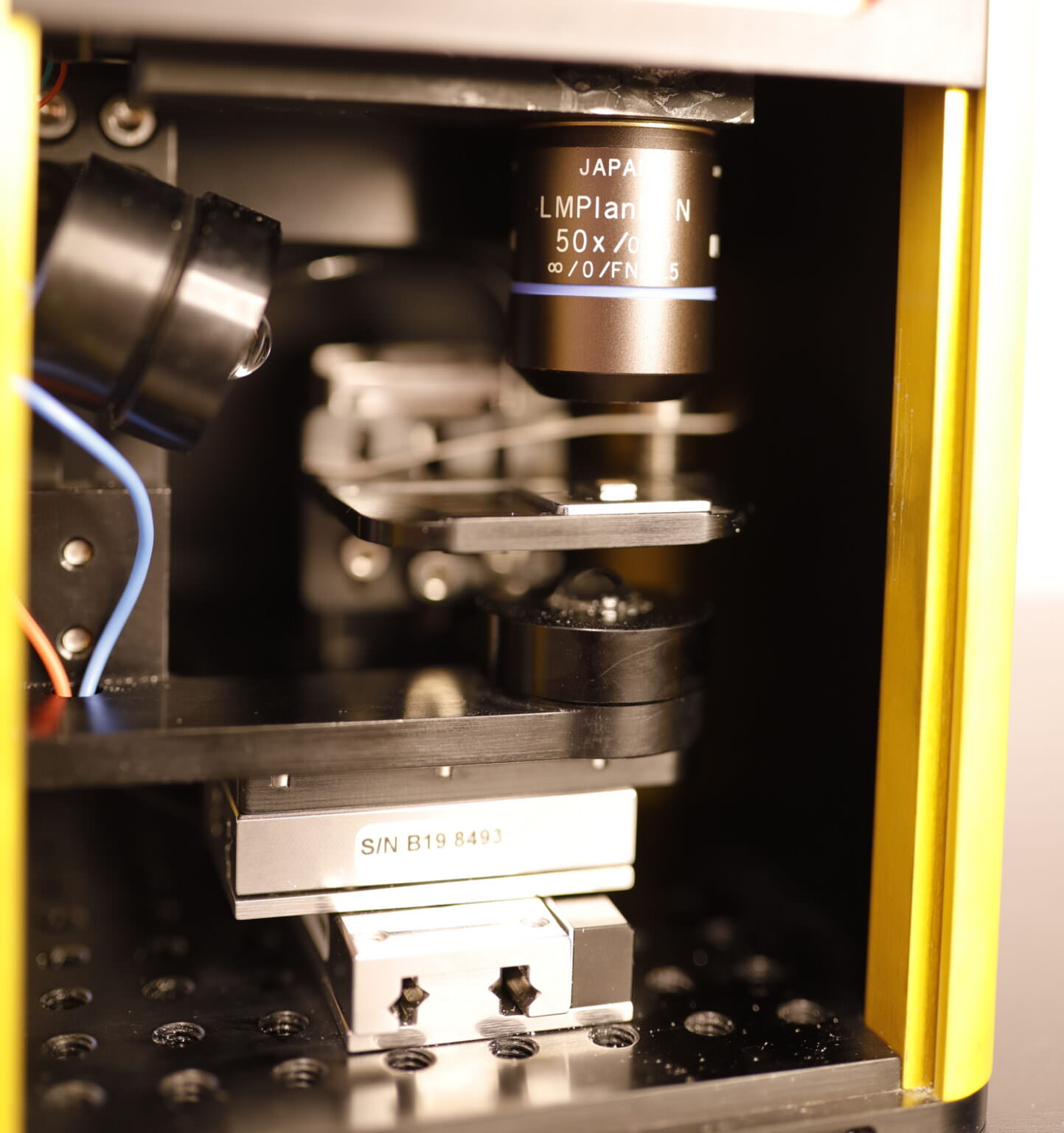

Obrázek vzorkového prostoru, možnost optického zobrazení skenovaného vzorku s reflexním, transmisním nebo i bočním osvětlení vzorku.


Základní technické parametry mikroskopu

  • velikost 12 x 13 x  28 cm, váha 9 kg
  • excitační laser 785 a 660 nm
  • spektrální rozsah 400 - 4200 cm-1
  • spektrální rozlišení 12 cm-1
  • submikronové laterální rozlišení
  • skenovací rozsah motorizovaného XYZ stolku 25x25x25 mm
  • interní kalibrace Ramanova posunu a intenzity excitačního laseru
  • možnost definice topografie nerovných vzorku pomocí uživatelem zadaných bodů - díky tomu vzorek zůstává ve fokusu v celé ploše skenování
  • okamžitá korekce pozadí naměřených Ramanových spekter

MiniRaman mikroskop od firmy Lightnovo přináší zásadní inovaci, poprvé je k dispozici 3D konfokální Ramanův mikroskop s vysokým prostorovým rozlišením, malými rozměry a cenou na úrovni malých nekonfokálních systémů bez možnosti skenování. Technika se tak stává dostupnou i pro studentské a běžné laboratoře, otevírají se také nové možnosti využití u řady užitečných aplikací (včetně terénních), například při analýze mikroplastů, analýze padělků léčiv, analýze nízkých koncentrací extrémně toxických látek v pouličních drogách (Fentanyly) a další

Přiložené video obsahuje detailní popis mikroskopu MiniRaman.

Další informace najdete v informačním prospektu níže nebo na stránkách výrobce.
