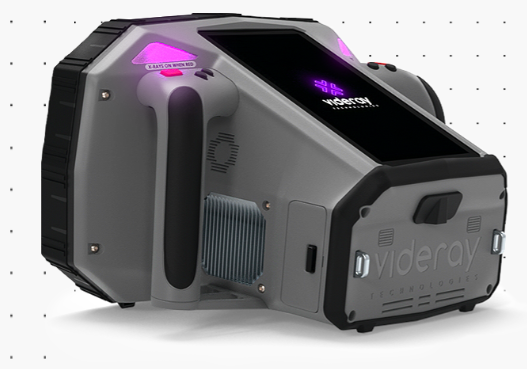

Mobilní detektor zpětného rozptylu (ruční rentgenový zobrazovač)

Backscatter detektory nebo také detektory zpětného rozptylu jsou komplementární technologií k známější a široce rozšířené technice prozařovacích rentgenů, kde se vzorek prosvítí rentgenovým zářením a za zkoumaný předmět je umístěn panelový zobrazovač (například Videray MTP+ viz níže). Ten zobrazí s vysokým rozlišením vnitřní strukturu předmětu mezi zdrojem záření a panelem. Materiály silně absorbující rentgenové záření (kovy) jsou zobrazeny jako tmavá plocha. Výhodou je velmi detailní zobrazení (zejména kovů), nevýhodou to, že musí být možnost umístění panelu za předmět, delší doba přípravy a pomalejší kontrola u větších ploch. Backscatter detektory fungují opačně, rentgenový zdroj je umístěn v těle přístroje, ten vysílá rentgenové záření směrem ke skenovanému objektu, zpětně odražené záření od skenovaného předmětu je pak detekováno detektorem, který je také součástí přístroje.

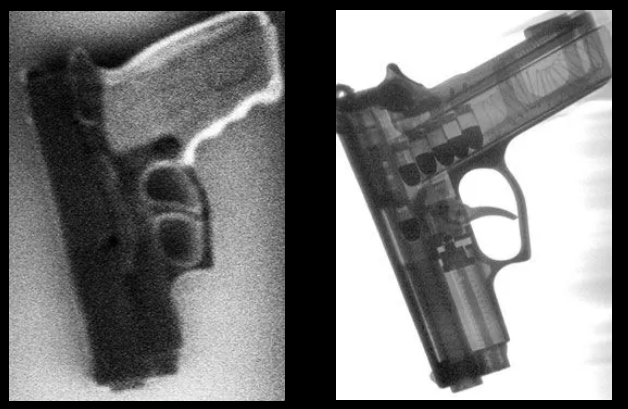

Srovnání backscatter obrazu z PX detektoru (vlevo) a transmisního obrazu z doplňujícího detektoru MTP+ (vpravo).

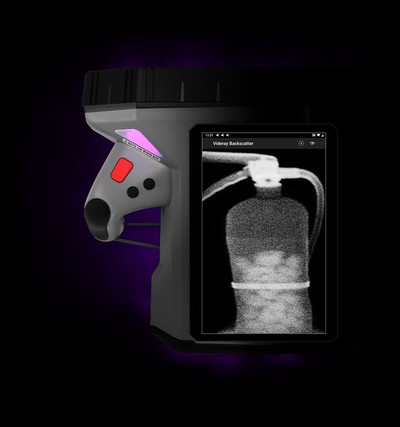

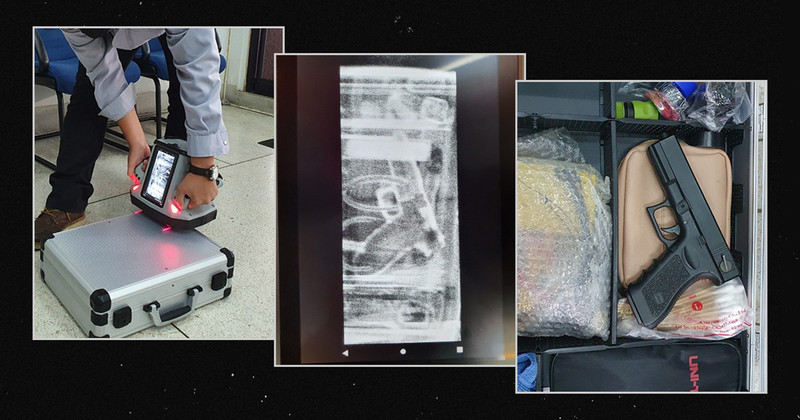

Signál je softwarově zpracován na integrovaném počítači a na LCD displeji je zobrazena vnitřní struktura objektu, ta se zobrazuje v reálném čase, pohybem detektoru je možné rychle skenovat větší plochy, viz následující video s demonstrací měření na přístroji PX1.

V tomto případě jsou jako světlá plocha zobrazeny materiály s vysokou schopností rozptylovat rentgenové záření (plasty, drogy, trhaviny a další). Tyto přístroje jsou určeny především pro detekci narkotik, výbušnin, zbraní a kontrabandu (pašování peněz, léčiv, ...) v zásilkách, zavazadlech, vozidlech, letadlech, odpadových nádobách. Je použitelný například i na vyhledávání skrytých vodičů a elektronických struktur ve zdech, skrytých dutin s kontrabandem atd.

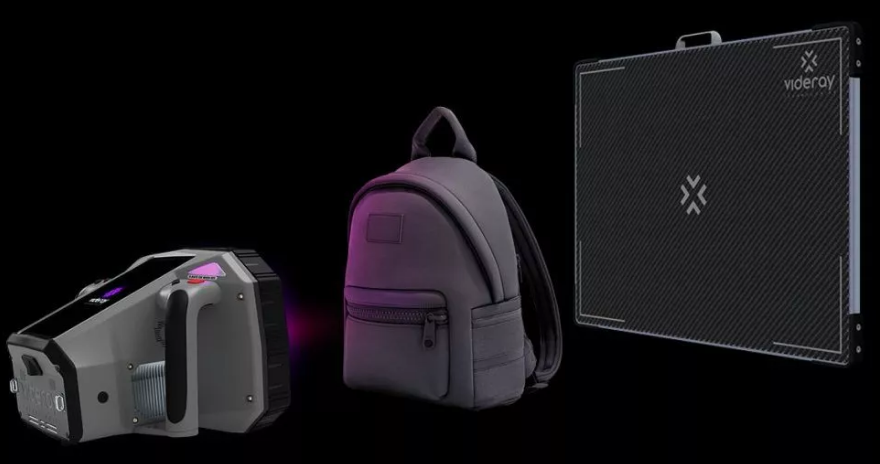

Námi nabízené přístroje firmy Videray mohou kombinovat v jednom systému oba principy, backscatter detektor je možné doplnit i o panel pro prozařovací zobrazení a současně zaznamenat obraz zpětného rozptylu i obraz z prozáření objektu, viz níže.

Typické oblasti použití:

•   Celní kontrola
•   Ostraha vládních objektů a osob
•   VIP security
•   EOD týmy, Policie, hledání drog
•   Bezpečnostní kontroly
•   Letectví a letecká bezpečnost
•   Bezpečnost veřejné dopravy

Kvalita zobrazení a schopnost prozářit kovové materiály o větší tloušťce (zesílené karoserie, tlakové nádoby, nádrže, trezory) je dána velikostí urychlovacího napětí (čím více, tím větší hloubka penetrace rentgenova záření), kvalitou/citlivostí detektoru (zachytí i slabé signály zpětného rozptylu) a velikostí detektoru (větší detektor zachytí větší část zkoumaného předmětu). Důležitá je i úroveň radiační ochrany obsluhy – čím je lepší, tím menší je ozáření obsluhy.

Výrobky firmy VIDERAY nastavují nové standardy ve všech těchto kategoriích, přístroje byly vyvinuty v úzké spolupráci s MIT univerzitou z Bostonu, vývojový tým tvoří „matadoři“ vývoje techniky backscatter detektorů. Přístroj PX1 byl prvním přístrojem tzv. třetí generace, jako první přinesl urychlovací napětí 140 kV a tím schopnost zobrazení i přes 6 mm oceli. Nyní se nabízí již druhá generace PX1, která má schopnost zobrazit přes 8 mm oceli. Novinkou je pak přístroj PX Ultra, který opět posouvá současné standardy – jako první používá urychlovací napětí 160 kV a má schopnost prozářit až 10 mm oceli.

 Zásadní technické vlastnosti přístrojů PX1 a PX Ultra:

• používá rentgenku s energií  140 kV (PX1) nebo 160 kV (PX Ultra), díky tomu dosahují větší penetrační hloubky a vyššího kontrastu - širší možnosti použití. Penetrační hloubka je až 8 mm oceli (PX1) nebo 10 mm (PX Ultra) - schopnost zobrazit objekt až za 10 mm oceli).
• větší a citlivější patentovaný INFINITY detektor, který generuje kvalitnější obrázky a zároveň umožňuje vyšší rychlosti skenování
• schopnost skenovat z větší vzdálenosti, je tak možné skenovat  najednou například celé sedadlo v autě atd.
• vyšší rychlost skenování -  důležité při kontrole aut atd.
• nové unikátní patentované stínění - menší ozáření obsluhy, větší bezpečnost (operátor je při 10 hodinách práce s detektorem PX1 nebo PX Ultra vystaven stejné dávce záření jako při hodinovém letu letadlem ve výšce 10 000 m )
• výkonnější výpočetní systém, systém pracuje na nejnovější platformě od Androidu - plná  konektivita do cloudu, snadné sdílení obrázků
• kvalitní a velký LCD displej s úhlopříčkou 18 cm, rozlišení 1920x1080 pixelů, jas 700 nits - kvalitní obrázky přímo na přístroji, není nutný export na externí zařízeni.
• široká možnost připojení - Bluetooth, WiFi, LTE
• kvalitní vyhodnocovací algoritmy, výkonný kontrolní software
• 6 hodin práce na jednu baterií, velmi rychlý náběh po výměně
• integrovaná 8,5 Mpx videokamera s možností natáčení i videa
• dva integrované čárové lasery pro zobrazení skenované oblasti, integrované duální LED osvětlení pro práci za zhoršených světelných podmínek
• vysoká odolnost: Provozní podmínky: -20 ^oC až 60 ^oC, přístroj odolný dešti, sněhu a větru
• vysoká bezpečnost: vyhovuje ANSI, ICRP, NCRP a Eurotam radiačním bezpečnostním předpisům, přístroj má zabudovanou řadu bezpečnostních spínačů a indikátorů jako prevenci proti náhodnému ozáření rentgenovými paprsky.
• velmi snadná obsluha: doba proškolení operátora je typicky 15 - 20 minut

Přehled přístrojů firmy Videray

PX ULTRA

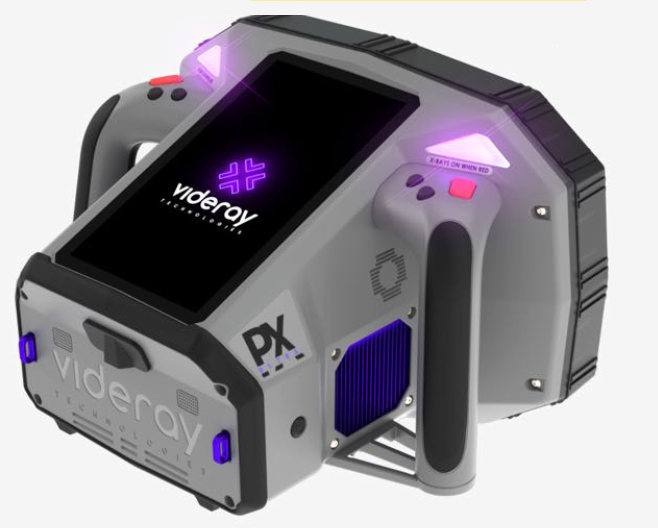

Novinka PX ULTRA s urychlovacím napětím 160 keV a penetrační hloubka až 10 mm oceli (schopnost zobrazit objekt až za 10 mm oceli). Další informace najdete na stránkách výrobce a v informačním prospektu.

PX1 (2. generace přístroje)

Druhá generace přístroje PX1 s urychlovacím napětím 140 keV a penetrační hloubkou až 8 mm oceli (schopnost zobrazit objekt až za 8 mm oceli). Další informace najdete na stránkách výrobce a v informačním prospektu.

PXT

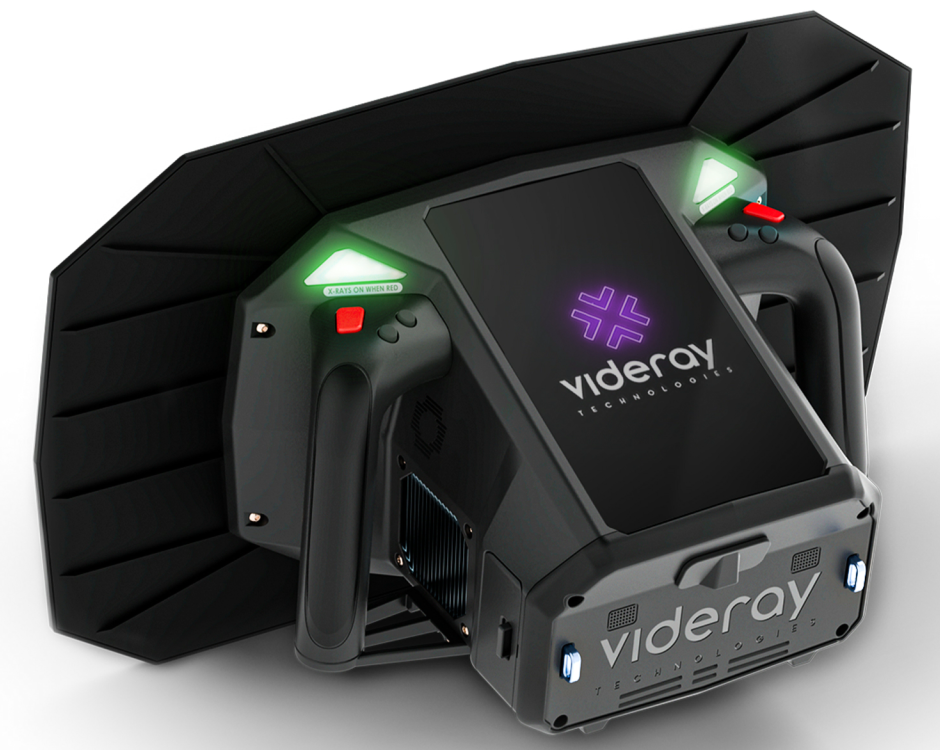

Nový přírůstek do rodiny přístrojů Videray, PXT obsahuje pouze rentgenový zdroj a je tak nutné jeho propojení s transmisním detektorem, jako je MTP+. Při propojení PXT a MTP+ je možné prosvícení až 30 mm oceli. Přístroj PXT je kromě bezpečnostních aplikací možné použít také v průmyslu například pro defektoskopii. Další infomace najdete na stránkách výrobce nebo v informačním prospektu.

Přídavný transmisní detektor MTP+

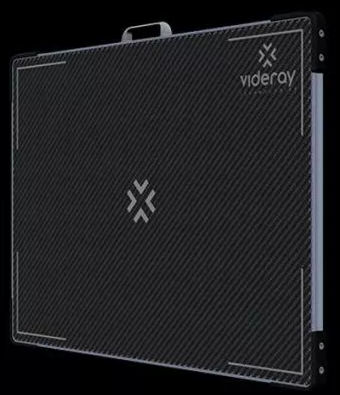

MTP+ je přídavný transmisní rentgenový detektor, kterým je možné doplnit backscatter detektory série PX o transmisní zobrazení a vyznámně tak rozšířit tak informace, které uživatel při měření získá. Případně je možné tento přístroj možné použít jako detektor pro PXT.

 Doplňující detektor je možné použít v případech, kdy je za vzorkem vhodný prostor pro umístění detektoru a charakter vzorku umožňuje prostup rentgenových paprsků. Detektor ma svou vlastní baterii, s jednotkou PX1 je spojen bezdrátově. Při jeho použití uživatel přeskenuje daný předmět pomocí hlavní jednotky, která zaroveň zaznamenává transmisní obraz z přídavného detektoru. Ten je pak možno prohlédnout na hlavní jednotce jednoduchým překliknutím do druhé aplikace, viz video s ukázkou takového měření. Transmisiní zobrazení a zobrazení zpětného rozptylu jsou navzájem komplementární, takže uživatel získavá velmi kompletní informaci o skenovaném objektu. Obrázky níže demonstrují jeho použití a transmisní obraz, kterým je doplněn obraz zpětného rozptylu z detektoru PX1.

Demonstrace použití MTP+

Srovnání backscatter obrazu z PX1 a transmisního obrazu z doplňujícího detektoru MTP+

Výhody detektoru MTP+:

• Precizní zobrazovací technologie, která umožňuje prosvícení až 25 mm oceli
• Dobrá použitelnost v terénu - detektor se připojuje bezdrátově, má svou vlastní baterii, splňuje normy IP67 a MIL Spec 810G.
• Modulární design
• Lehký a kompaktní detektor z uhlíkových vláken
• Tenký profil - tloušťka detektoru je pouze 16 mm

Pokud máte zájem o předvedení přístroje nebo podrobnější informace, neváhejte nás kontaktovat.

Další informace lze nalézt také na stránkách výrobce, firmy VIDERAY a v informačním prospektu.
