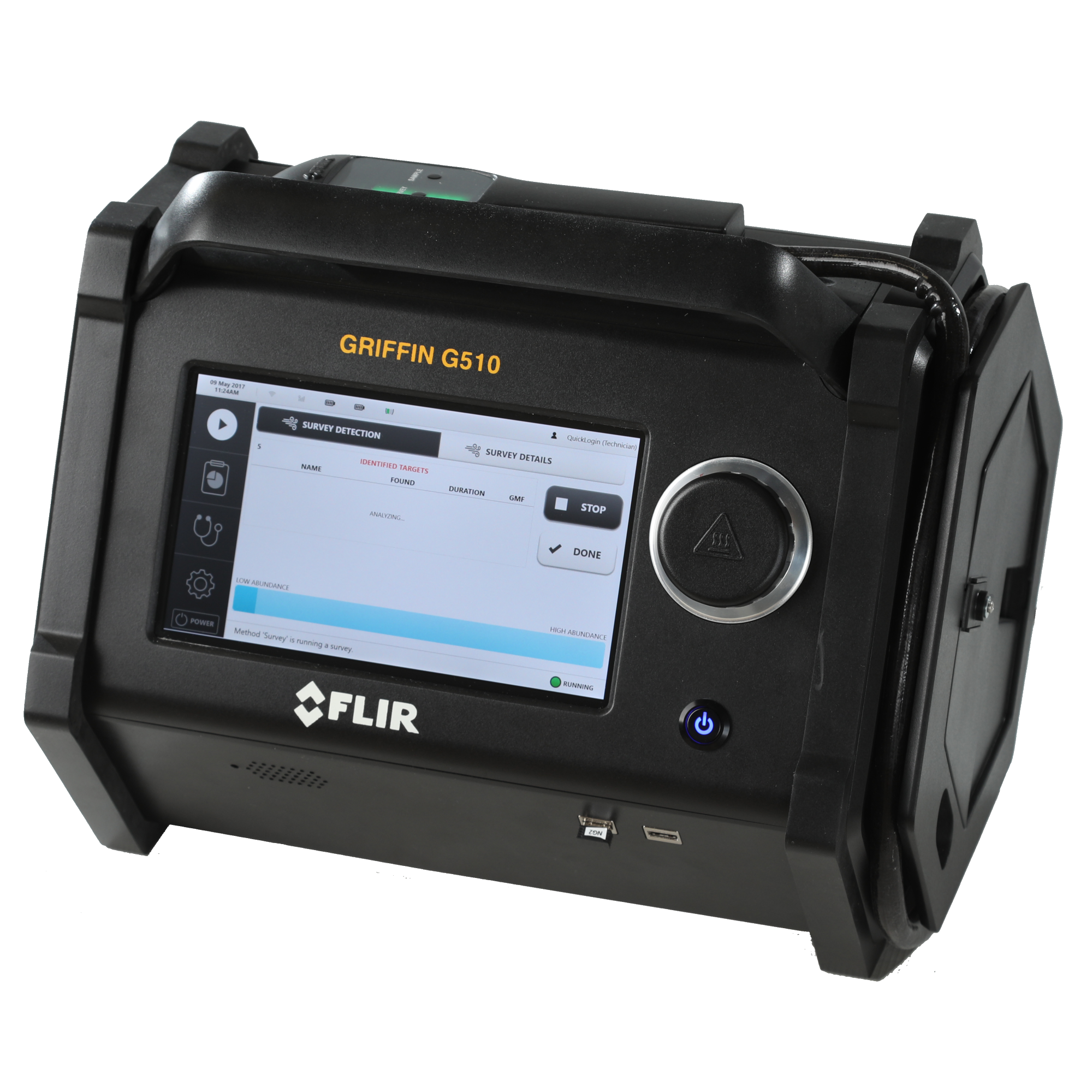

GC-MS Griffin G510

Griffin 510 je prvním jednoduše přenosným a současně plnohodnotným GC-MS systémem (plynový chromatograf s hmotnostním detektorem) s integrovaným vakuovým systémem a MIMS (Membrane Introduction Mass Spectrometry) rozhraním pro přímou analýzu plynné fáze. Spektrometr používá kvadrupolový analyzátor, získaná spektra tak jsou plně kompatibilní s NIST knihovnou a je možná okamžitá identifikace více jak 300 000 látek. Všechny doposud dostupné systémy měly nějaká omezení, jednalo se zejména o následující problémy:

• Hmotnostní spektrometr není typu kvadrupol (nejčastěji malá iontová past) a produkuje spektra, která nejsou kompatibilní s NIST knihovnou, detekční schopnosti jsou pak omezeny jen na omezený okruh látek (zpravidla maximálně několik desítek až stovek). Často je také omezen rozsah analyzovaných m/z nebo rozlišovací schopnost.
• Systém nemá vlastní aktivní vakuový systém, vakuum se tak musí vytvořit v externí stanici a následně se udržuje zpravidla pomocí getterů. Provoz zařízení je pak velmi drahý a je omezený rozsah možností vnášení vzorku (není používán klasický split-splitles nástřik, je problematické použití MIMS).
• Jedná se o velké a těžké systémy (hmotnost 35 – 80 kg), které nejsou jednoduše přenosné a často nemohou ani pracovat přímo v kontaminované zóně.
• Zpravidla velmi vysoká cena, případně i vysoké provozní náklady.

Všechny výše uvedené nevýhody řeší systém Griffin 510 a navíc přináší i další inovace pro využití v terénní analýze.

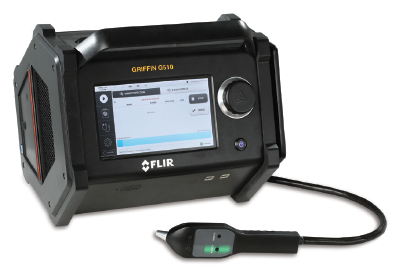

Přístroj používá LTM (Low Thermal Mass) plynový chromatograf, je tak možné provádět velmi rychlé a reprodukovatelné analýzy při minimální spotřebě energie. Plynový chromatograf je vybaven jak standardním Split/Splitless nástřikem tak i integrovaným modulem termální sorpce/desorpce. Ten může odebírat přímo vzorky ovzduší, zachytit zájmové látky na vhodných sorbentech a následně provézt desorpci do plynového chromatografu pro vlastní separaci a analýzu na hmotnostním analyzátoru. Celý proces analýzy je přitom plně automatizovaný. V případech, kdy je potřeba měřit plynnou fázi s velmi rychlou odezvou (reakční doba v jednotkách sekund) je možné použít také rozhraní MIMS. Zde je vzorek přiváděn k vyhřívané propustné membráně, přes kterou prochází sledované látky přímo do hmotnostního analyzátoru. Tento mód je vhodný například při vyhledávání zdrojů uniku látek u havárií nebo pro kontinuální monitorování ovzduší (ochrana VIP prostorů, sledování úniku látek v průběhu technologických procesů atd.), rychlost analýzy je 1 sekunda. V případě přímé analýzy plynné fáze je pro odběr vzorku používána vyhřívaná sonda, která je integrální součástí zařízení Griffin 510. Vlastní hmotnostní analyzátor je typu kvadrupol s rozlišením 0.7 amu a rozsahem analyzovaných efektivních hmotností m/z od 15 do 515. Hmotnostní analyzátor produkuje standardizovaná spektra plně kompatibilní s nejnovější generací NIST  knihovny (verze 2023, nebo novější je integrální součástí dodávky), EPA a NIH knihovnou. Systém je vybaven vlastním vakuovým systémem, který používá kombinace nové generace miniaturizované turbomolekulární pumpy a membránové pumpy, díky tomu se přístroj dostane do plného provozního stavu za méně jak 15 minut po zapnutí a ke svému provozu nepotřebuje žádné externí zdroje vakua nebo drahé sorpční patrony (gettery). Pro přímou analýzu pevných vzorků nebo stěrů z povrchu předmětů je možné použít patentovanou techniku PSI Probe, která umožňuje přímé vnášení pevného vzorku do GC-MS systému. Při analýze organických látek ve vodném prostředí je možné použít SPME nebo také patentovanou techniku Twister, ta nabízí výrazně lepší citlivost a reprodukovatelnost analýzy. Je tak možné například kvantitativně analyzovat rezidua drog v moči přímo v terénu. Griffin 510 je při hmotnosti 16 kg vybaven integrovaným výkonným výpočetním systémem s 9“ dotykovým LCD s vysokým rozlišením, 250 GB SSD diskem, Wifi a GPS, standardním Ethernet a USB rozhraním, interní He bombičkou a bateriovým napájením (dvě za chodu přístroje vyměnitelné baterie, je tak možný téměř nepřetržitý provoz). Konstrukce přístroje umožňuje i dekontaminaci zařízení a tudíž jeho použití i v tzv. „hot zóně“. Velký důraz byl kladen na vývoj software, ten zajišťuje jak snadné ovládání i v hot zóně, tak i široké možnosti v „expertní analýze“ (včetně programování plně automatizovaných metod). V případě použití externího PC nebo odolného notebooku je možné používat také software z velkých GC-MS/MS systémů firmy FLIR, ten pak nabízí všechny možnosti známé ze standardních laboratorních GC-MS systémů.

Griffin 510 přináší průlom v oblasti mobilní analýzy nízkých koncentrací nebo složitých vzorků. Technika GC-MS je považována za „zlatý standard“ v laboratořích pro analýzu životního prostředí nebo v oblasti forenzních laboratoří, jejímu širšímu využití při terénních analýzách ale bránila technická omezení doposud dostupných zařízení, jejich vysoká pořizovací cena a často i vysoké provozní náklady. Griffin 510 přináší řešení všech těchto problémů a otevírá tak cestu pro široké uplatnění techniky GC-MS přímo v terénu, kde může okamžitě poskytovat spolehlivé výsledky.

Griffin G510 – univerzální řešení pro chemickou identifikaci

Griffin G510 je univerzální přenosný GC-MS systém určený pro široké spektrum analytických úloh. Kombinuje vysokou citlivost, přesnou chromatografickou separaci a spolehlivou hmotnostní identifikaci, díky čemuž umožňuje rychle identifikovat stovky až tisíce organických chemických látek přímo v místě zásahu. Přístroj je vhodný zejména pro identifikaci průmyslových chemikálií, toxických průmyslových látek (TICs), chemických bojových látek (CWAs), výbušnin, akcelerantů hoření, drog, pesticidů i dalších organických kontaminantů. Díky vysoké flexibilitě je využíván při řešení průmyslových havárií, ekologických incidentů, kriminalistických šetření, ochraně kritické infrastruktury i při CBRN zásazích. Integrovaný injekční port umožňuje analyzovat kapalné, pevné i plynné vzorky. Pomocí dodávané sady Sample Prep Kit lze snadno připravit vzorky odebrané v terénu a během několika minut získat jednoznačnou konfirmační identifikaci.

Griffin G510 představuje ideální volbu pro všechny uživatele, kteří hledají univerzální přenosný GC-MS systém schopný identifikovat široké spektrum neznámých chemických látek s laboratorní přesností přímo v terénu.

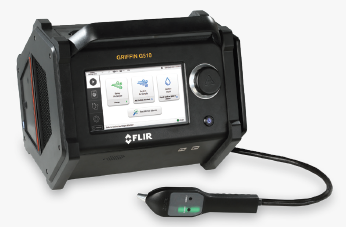

Griffin G510e – specialista na těkavé organické látky (VOC)

Griffin G510e je specializovaná konfigurace přístroje Griffin G510 navržená především pro environmentální aplikace, které vyžadují vysokou citlivost a kvalitní chromatografickou separaci těkavých organických látek (VOC – Volatile Organic Compounds). Oproti standardnímu provedení je optimalizována pro analýzu nízkovroucích a snadno těkavých sloučenin, které jsou běžně monitorovány při kontrole kvality ovzduší, průmyslových emisí, ekologických haváriích nebo při hodnocení kontaminace životního prostředí. Pro dosažení maximálního analytického výkonu využívá Griffin G510e kombinaci specializované chromatografické kolony a integrovaného systému předkoncentrace vzorku. Předkoncentrátor zachytává stopová množství VOC z okolního vzduchu a před vlastní analýzou je koncentruje, čímž významně zvyšuje citlivost měření a umožňuje spolehlivou identifikaci látek i při velmi nízkých koncentracích.

Stejně jako ostatní modely řady Griffin G510 využívá technologii GC-MS, která poskytuje laboratorní kvalitu analýzy přímo v terénu. Griffin G510e je ideálním řešením pro monitoring životního prostředí, průmyslovou hygienu, kontrolu emisí i zásahy při ekologických haváriích.

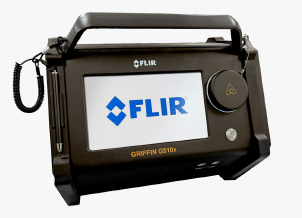

Griffin G510x – specialista na drogy a výbušniny

Griffin G510x je nejnovější specializovaná varianta přenosného GC-MS systému Griffin G510, optimalizovaná pro rychlou a spolehlivou identifikaci narkotik, výbušnin a dalších nebezpečných látek přímo v terénu. Díky speciálně navržené metodice poskytuje laboratorně spolehlivé výsledky během několika minut a významně rozšiřuje možnosti práce policejních, celních, forenzních i vojenských jednotek. Přístroj dokáže za méně než pět minut konfirmačně identifikovat hlavní i minoritní složky pouličních drog, a to i ve velmi složitých směsích obsahujících ředící látky, příměsi nebo nové psychoaktivní substance. Vysoká citlivost umožňuje detekci stopových množství látek, která jsou běžně mimo možnosti jiných přenosných analytických technologií. Griffin G510x zároveň slouží jako konfirmační systém pro výsledky získané pomocí FTIR, Ramanovy spektroskopie nebo HPMS. Uživatel tak získává rychlé laboratorní potvrzení přímo na místě zásahu, bez nutnosti transportu vzorků do specializované laboratoře. Integrovaný injekční port umožňuje analýzu environmentálních, forenzních i nebezpečných chemických vzorků. Součástí dodávky je sada Sample Prep Kit, která usnadňuje přípravu vzorků v terénních podmínkách. Griffin G510x obsahuje rozsáhlou databázi více než 3 500 drog, metabolitů, prekurzorů a dalších souvisejících sloučenin, která je pravidelně aktualizována o nové psychoaktivní látky. Vestavěná Wi-Fi, GPS a zabezpečený přenos dat umožňují sdílet výsledky analýz v reálném čase s ostatními členy zásahu nebo velitelským stanovištěm.

Griffin G510x je ideálním řešením pro všechny organizace, které potřebují rychlou, přesnou a konfirmační identifikaci drog, výbušnin a dalších nebezpečných látek přímo v místě zásahu.
