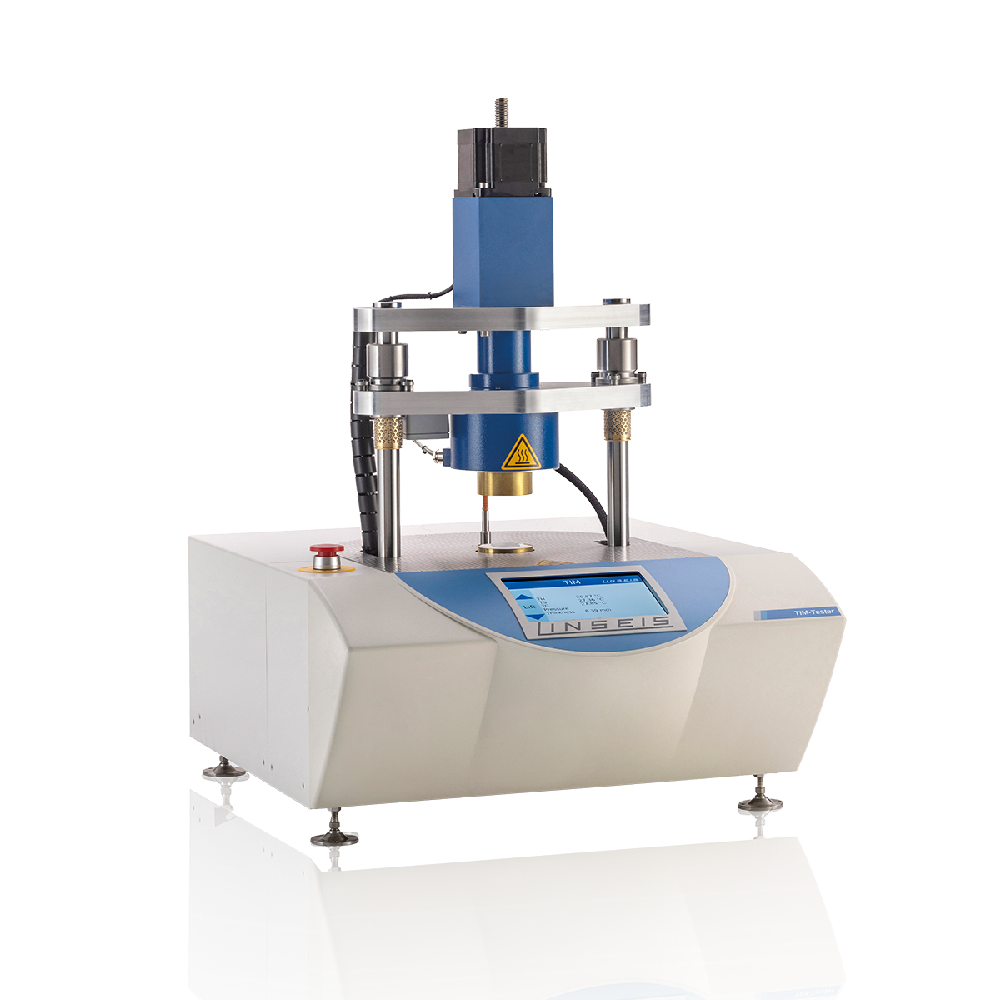

TIM L58

Thermal Interface Material Tester (TIM-Tester) TIM L58 je dokonalé řešení pro optimalizace tepelného managementu komplexních systémů, jako jsou baterie a elektronického balení. TIM Tester měří termální impendanci vzorků a identifikuje zjevnou tepelnou vodivost pro širokou škálu materiálů od kapalných sloučenina past po pevné látky.

Materiály tepelného rozhraní - například termální kapaliny, termální pasty, phase change materials (PCM), pájky a další vzorky jsou testovány automaticky aplikací tlaku až 8mPa (pro vzorek o průměru 20 mm) a teploty až 300 °C na horké straně.

Princip

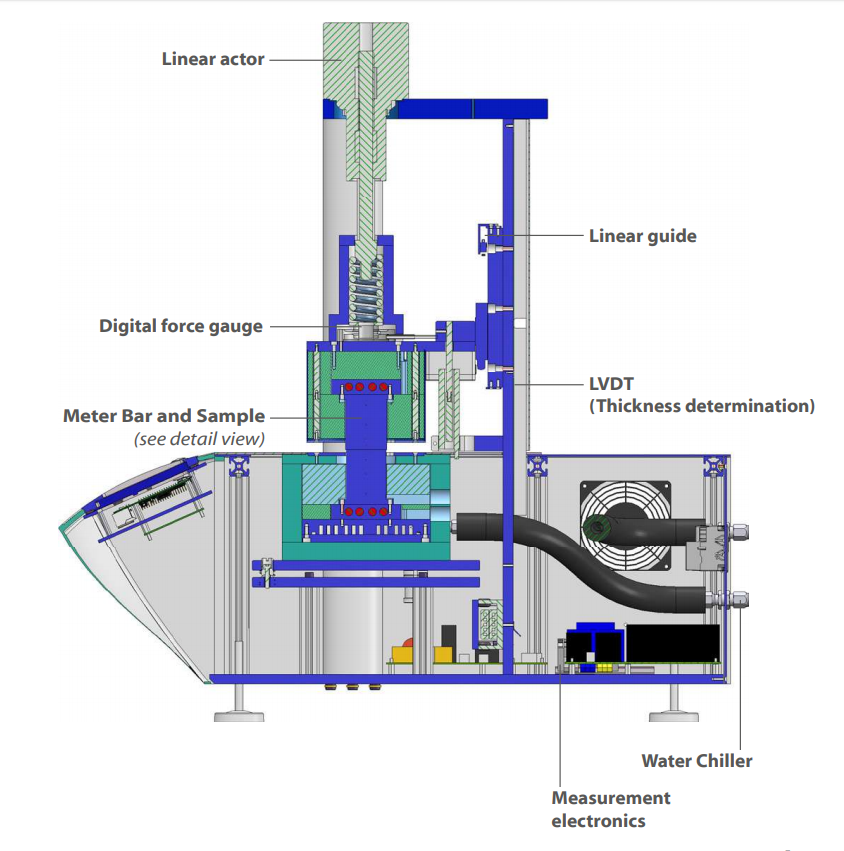

Vzorek je umístěn mezi ohřívanou a chlazenou měřící tyč. Kontaktní tlak na vzorek může být automaticky upravován pomocí integrovaného systému (pro zjištění tlakové stability v teplotní rozsahu). Rozměry vzorku (tloušťka) mohou být vloženy manuálně nebo mohou být měřeny a kontrolovány integrovaným senzorem.

Tepelný tok vzorkem je měřen pomocí několika teplotních senzorů umístěných ve známé vzdálenosti uvnitř měřících tyčí. Termální impendance může být stanovena z poklesu teploty způobené vzorkem s přihlédnutím k jeho geometrii. Pro zjištění zjevné tepelné vodivosti může být termální impendance pro jednoduchý a vícevrstvý vzorek vynesena proti tloušťce daného vzorku.

Další informace najdete na stránkách výrobce nebo v informačním prospektu níže.
